青青艹视频,中文在线视频观看,日韩中文字幕

當(dāng)前位置：首頁 > 企業(yè)博客

漢石130防泛堿砂漿膠，從源頭解決泛堿問題，并且高粘力。

發(fā)布日期：2020-11-30 14:21:33

漢石130防泛堿砂漿膠

（漢石獨創(chuàng)）

目前國內(nèi)市場，沒有第二家可以與漢石相提并論

1）特有的抗堿成分，從源頭上解決泛堿痛點

2）水池邊貼石也不會再泛堿，且防水抗?jié)B

3）超高粘結(jié)力，能使砂漿長久牢固粘貼石材和瓷磚

4）再惡劣的環(huán)境，施工也照樣輕松

5）使用成本比現(xiàn)在的防水劑更低

6）使用壽命比現(xiàn)在的防水劑更長

不僅是真正解決，而且是獨家研發(fā)成功，已經(jīng)用于廣東湖南等多個大型項目。對于泛堿，只能加漢石130防泛堿砂漿膠，才能徹底解決這個行業(yè)的痛點。

漢石130防泛堿砂漿膠跟適量的水和合后，與水泥細(xì)砂一起攪拌成的粘貼砂漿，適合粘貼石材和瓷磚。同時漢石130在砂漿中能鎖住砂漿的堿性離子，不讓它們在砂漿內(nèi)流動，保證石材瓷磚不泛堿。十年來早在廣東省六建、廣州市四建等建筑公司使用，已成為他們在處理惡劣的防水工程中的殺手锏，造就了許許多多的優(yōu)質(zhì)工程。目前在廣東湖南等多個大型工程項目中，也取得了令業(yè)界震驚的成果。

漢石130防泛堿砂漿膠和水泥、細(xì)砂、水調(diào)配成的水泥砂漿，功能和瓷磚膠一樣可以粘貼石材和瓷磚，綜合成本比瓷磚膠更便宜，保質(zhì)期更長。目前國內(nèi)外還沒有第二個產(chǎn)品能夠做到。

一直以來，解決石材瓷磚泛堿都是在改善上做文章，如在石材的六面做防水，在膠粘劑中加入防水劑，降低水泥用量加入粉煤灰等，減少水的用量等等，總之方法多多，但都無法真正杜絕泛堿的問題。

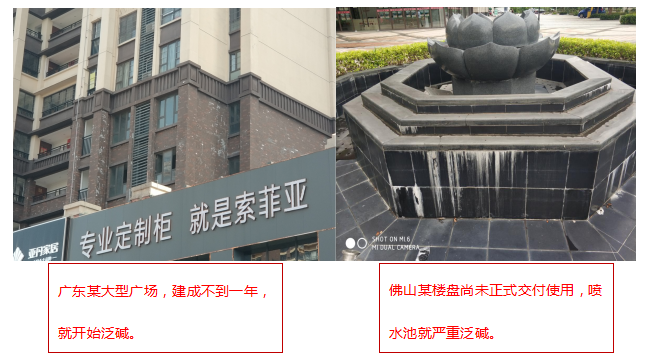

許多人以為通過做石材瓷磚防水，就可以避免泛堿，看到許多做了防水的石材瓷磚也出現(xiàn)泛堿，就認(rèn)為防水沒做好，這些都是不全面的想法。石材瓷磚泛堿是由于瓷磚石材膠粘劑及填縫劑本身含有可溶性堿、鹽等，當(dāng)雨水滲入材料中，這些可溶成分會溶解于水中，滲入瓷磚、石材毛細(xì)孔和填縫不實處，形成水道滲出表面，再與空氣中的二氧化碳、酸雨等接觸，生成不溶解的白色物即泛堿。泛堿的確有從石底泛出，更多的是從石縫中逸出，造成污染，所以從根本上杜絕泛堿就要在安裝的砂漿中添加抗泛堿材料，鎖住游離的堿離子，才能保持石材瓷磚的光潔。

目前市場上的瓷磚膠、貼石膠，防水卻不防堿，水池邊、門頭等水分容易積聚的地方，水蝕嚴(yán)重，依然形成白堿，影響石材瓷磚的美觀性。

漢石130適合各種場合濕貼，使石材瓷磚長久牢固粘貼，顯著提高石材瓷磚與混凝土墻或磚墻的粘結(jié)力與附著力，可在復(fù)雜環(huán)境（帶水或干燥基面）下施工，即使在水池使用也不泛堿流白淚。

泛堿的形成過程和主要機理：

石材瓷磚泛堿是由于瓷磚石材膠粘劑及填縫劑本身含有可溶性堿、鹽等，當(dāng)雨水滲入材料中，這些可溶成分會溶解于水中，滲入瓷磚、石材毛細(xì)孔和填縫不實處，形成水道滲出表面，再與空氣中的二氧化碳、酸雨等接觸，生成不溶解的白色物即泛堿。

根據(jù)形成時間的長短不同，可以將泛堿分為快性泛堿和慢性泛堿。快性泛堿在施工后幾天或幾周發(fā)生，主要因為材料硬化慢或者材料中含有較多的多余水分，使得材料中的可溶性堿或鹽分隨著材料中的水分向外面遷移；慢性泛堿為施工后幾個月或幾年等較長時間后發(fā)生，主要發(fā)生在早期未泛堿，但長期處在潮濕或者干濕循環(huán)的使用環(huán)境的材料。慢性泛堿與快性泛堿的機理類似，但過程發(fā)生所需要的時間更長。瓷磚石材膠粘劑及填縫劑中可溶性堿、鹽等主要可能來源于水泥、砂子及外加劑等原材料。由于瓷磚石材膠粘劑主要成分是水泥，而水泥中的主要成分是硅酸鈣（CaSiO₃），在遇水過程中，C₃S、C₂S水化生成C-S-H凝膠。同時，會生成大量Ca(OH)₂，由于Ca(OH)₂會溶解于水形成游離Ca2⁺，在水大量存在的情況下，將大量的Ca2⁺通過瓷磚、石材或填縫劑本身內(nèi)部的毛細(xì)孔和縫隙滲透到砂漿或石材瓷磚表面，到達(dá)表面的Ca2⁺與空氣中的CO₂反應(yīng)生成CaCO₃并沉積在表面形成泛堿。

與此同時，有些硅酸鹽水泥中的堿性氧化物如果含量過高，對應(yīng)的水泥基砂漿產(chǎn)品加水拌合后，會形成大量游離Na⁺、K⁺，它們會和水泥中的CaSO₄等硫酸鹽反應(yīng)形成Na₂SO₄、K₂SO₄等水溶性鹽類。這些可溶性鹽也會以水為載體遷移到材料表面，并隨著水的蒸發(fā)而析晶為白霜狀物質(zhì)。
